HSS 드릴 핀/이젝터 핀

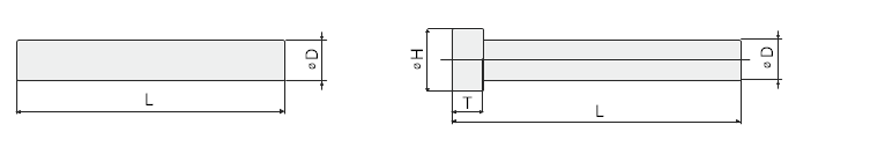

외형도
표준규격 _드릴 핀
| D 0 -0.01 | L +2.0 +1.0 |
|---|---|
| 0.5 ~ 1.9 | 70 |
| 2.0 ~ 2.9 | 75 |
| 3.0 ~ 3.9 | 80 |
| 4.0 ~ 4.7 | 85 |
| 4.8 ~ 6.9 | 90 |
| 7.0 ~ 7.9 | 95 |
| 8.0 ~ 8.9 | 105 |
| 9.0 ~ 9.9 | 110 |
| 10.0 ~ 10.9 | 115 |
| 11.0 ~ 12.9 | 120 |
| 13.0 ~ 13.9 | 130 |
| 14.0 ~ 14.9 | 140 |
| 15.0 ~ 30.0 | 150 |
표준규격 _이젝터 핀
| D -0.01 -0.02 | H 0 -0.10 | T 0 -0.02 | L | ||||
|---|---|---|---|---|---|---|---|
| 100 | 150 | 200 | 250 | 300 | |||
| 1.0 ~ 1.5 | 3 | 4 | O | O | |||
| 2.0 | 4 | 4 | O | O | O | ||
| 2.5 | 5 | 4 | O | O | O | ||
| 3.0 | 6 | 4 | O | O | O | O | |
| 3.5 | 7 | 4 | O | O | O | O | |
| 3.5 | 7 | 4 | O | O | O | O | |
| 4.0 ~ 4.5 | 8 | 6 | O | O | O | O | O |
| 5.0 ~ 5.5 | 9 | 6 | O | O | O | O | O |
| 6.0 ~ 6.5 | 10 | 6 | O | O | O | O | O |
| 7.0 | 11 | 6 | O | O | O | O | O |
| 8.0 | 13 | 8 | O | O | O | O | O |
| 9.0 | 14 | 8 | O | O | O | O | O |
| 10.0 | 15 | 8 | O | O | O | O | O |
| 11.0 | 16 | 8 | O | O | O | O | O |
| 12.0 | 17 | 8 | O | O | O | O | O |
